URule Pro使用技巧

向导式规则设计器操作技巧

  • 菜单弹出时不会自动消失,必须要双击空白处才会消失(双击标签页的位置等),这样做是为了更好的避免用户的误操作,因为实际使用时菜单项往往是很多的。

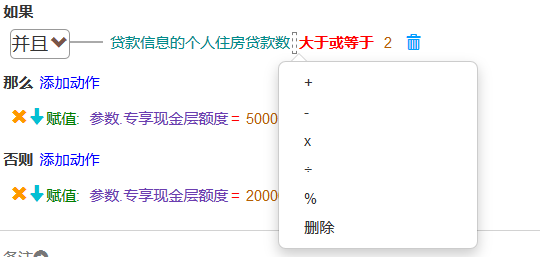

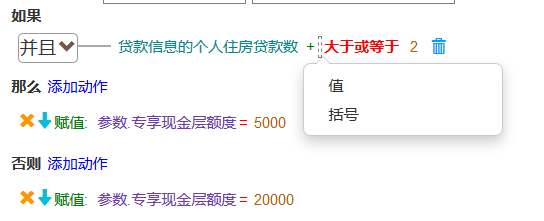

  • 配置条件时,在变量属性后面,有个小方框,可以随便增加+-*/,如下图所示:

  • 配置条件时,运算符号后面,有个小方框,可以增加括号,如下图所示:

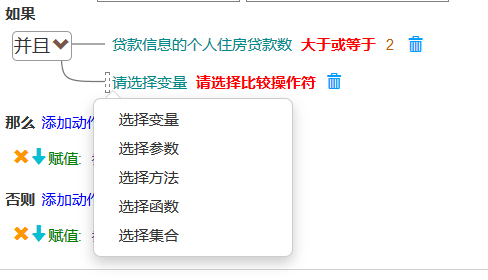

  • 配置条件时,想选常量但是选错了变量后,在左边有个小方块,可以随时重新选择常量

  • 可以随意鼠标拖动规则顺序/拖动规则里动作顺序

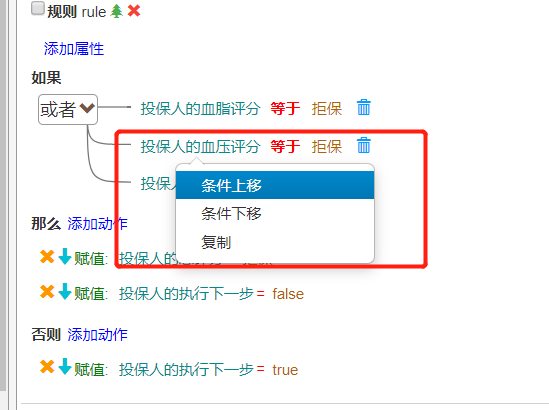

  • 规则条件中右键菜单里可对条件位置进行上移或下移操作,如下图:

  • 规则条件中右键菜单里可对条件进行复制操作,在条件连接按钮上的菜单里可对条件进行粘贴操作,当然也可以在条件连接按钮上对当前按钮下所有条件进行复制,然后粘贴到另一个条件连接按钮上。

  • 在规则动作上右键,在弹出菜单里可对当前动作进行复制,然后在其它动作上可对复制的动作进行粘贴

  • 选择变量、常量、参数、动作时,如果菜单项多于20个,会自动在菜单顶部添加过滤框,可对当前菜单项进行过滤操作

  • 规则名边有个树形图标,点击它可查看当前规则运行时构建的规则树,有助于我们理解规则的构建

  • 向导式规则集文件右侧有规则文件导航栏,会显示规则名及规则的优先级(如果有定义的话),可点击规则名边的箭头显示或隐藏当前规则,也可以点击规则名快速定位到当前规则,同时规则如果设置了不启用,那么规则名将以灰色显示

规则流设计器操作技巧

  • 在工具栏上点击某个规则流节点类型后,可在工作区里点击添加该节点,每次点击增加一个节点

  • 要选中节点,可先点击工具栏上的选择图标,然后再去点击目标节点,即可选中节点,也可以采用拖选方式选择一个或多个节点

  • 选中一个或多个节点后,可点击工具栏上的删除图标删除节点

  • 选中节点后可通过节点上的操作框改变节点大小(节点图标采用的是svg格式,所以允许任意改变图标尺寸)

  • 要在两节点间添加连接线,需先选中工具栏上的连接线图标,然后点击工具栏里的第一个节点,再点击第二个节点,就可以在这两个节点间建立连接线

  • 要选中连接线可采用拖选方式,拖选出来的框只要接触到连接线就会选中目标连接线

  • 选中连接线后,鼠标移到连接线的开始或结束位置,鼠标会变成十字图标,此时按住鼠标移到其它节点上可改变连接线的源节点或目标结点

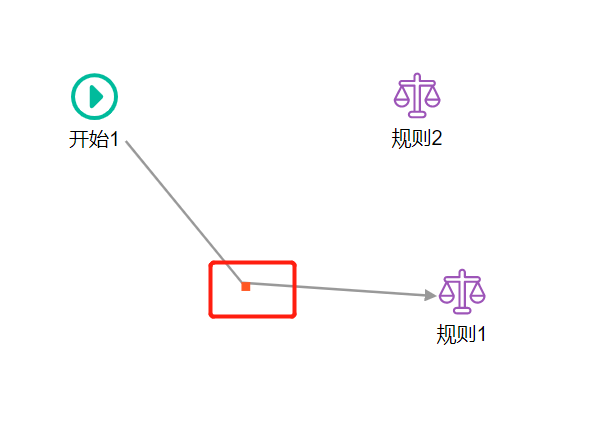

  • 选中连接线后,连接线上会出现若干可移动的锚点,如下图,通过拖动锚点可改变连接线形状

  • 选中连接后,双击连接线上的锚点,可删除当前锚点,连接线当前段会恢复直线状态
  • 规则流属性面板上左侧有个箭头,点击可展开或收缩面板,以节省操作空间

使用遍历集合

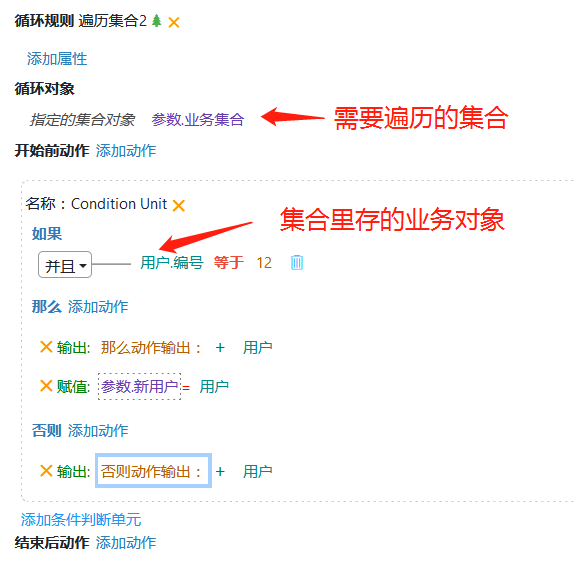

一般我们再配置规则时,会遇到向集合需要遍历。当我们集合中存的是变量对象时,循环规则块中我们直接使用集合中存的变量即可。

undefined

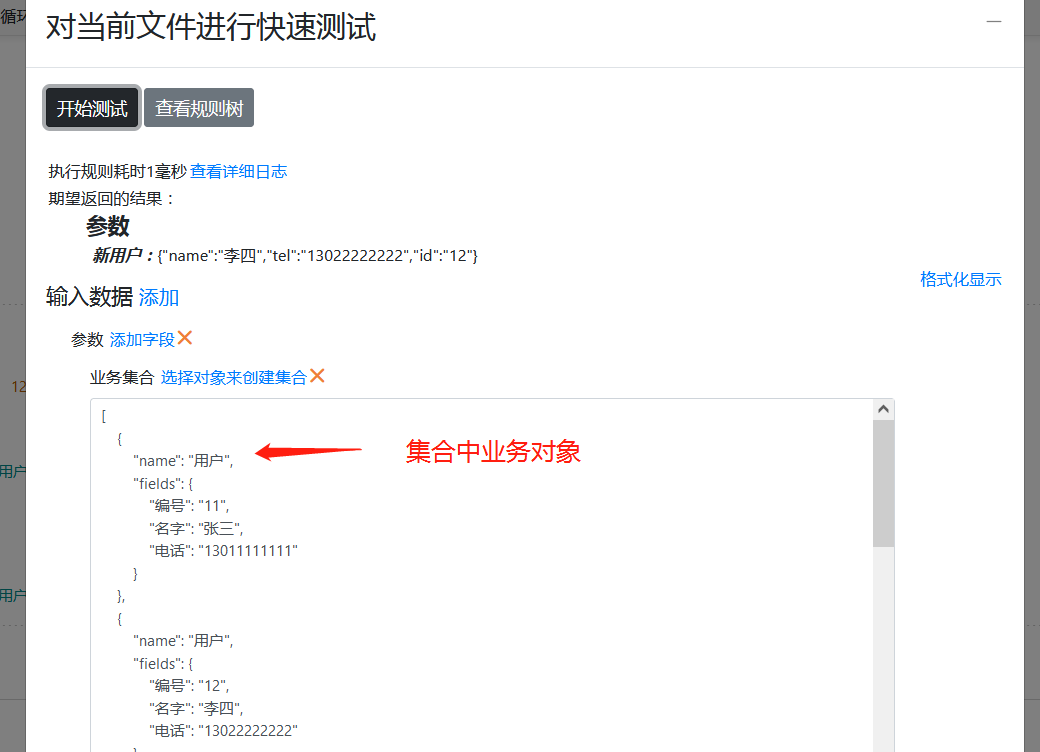

快速测试结果:

undefined

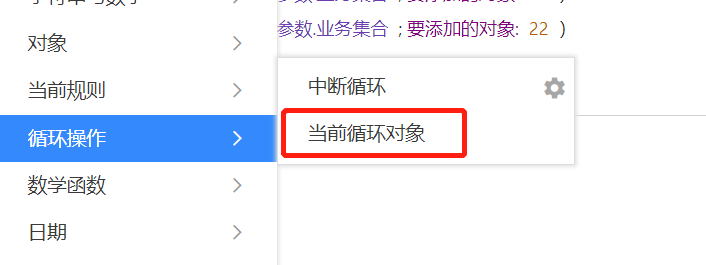

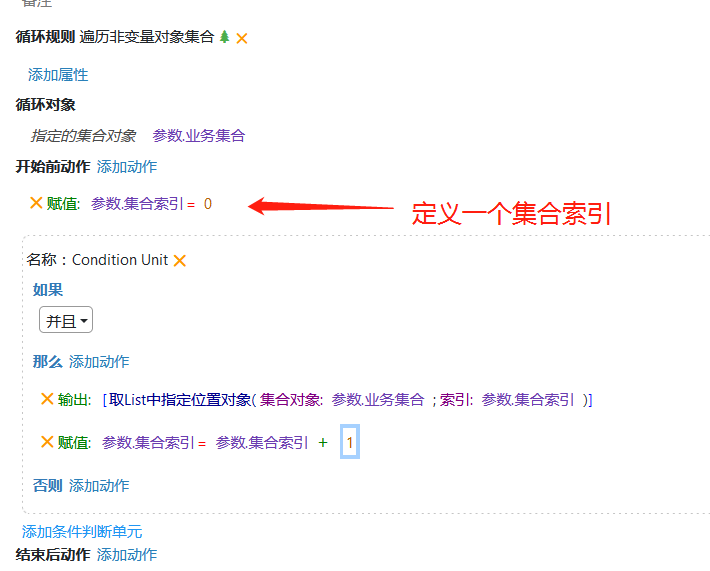

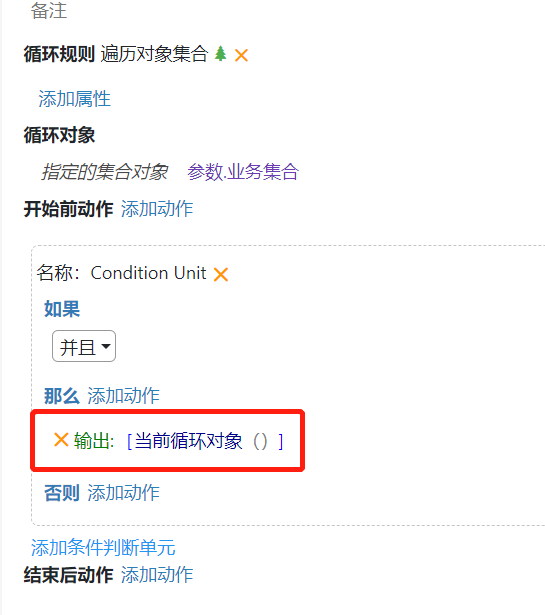

如果集合中我们存放的值并未定义业务变量,需要我们通过集合索引进行获取。

undefined

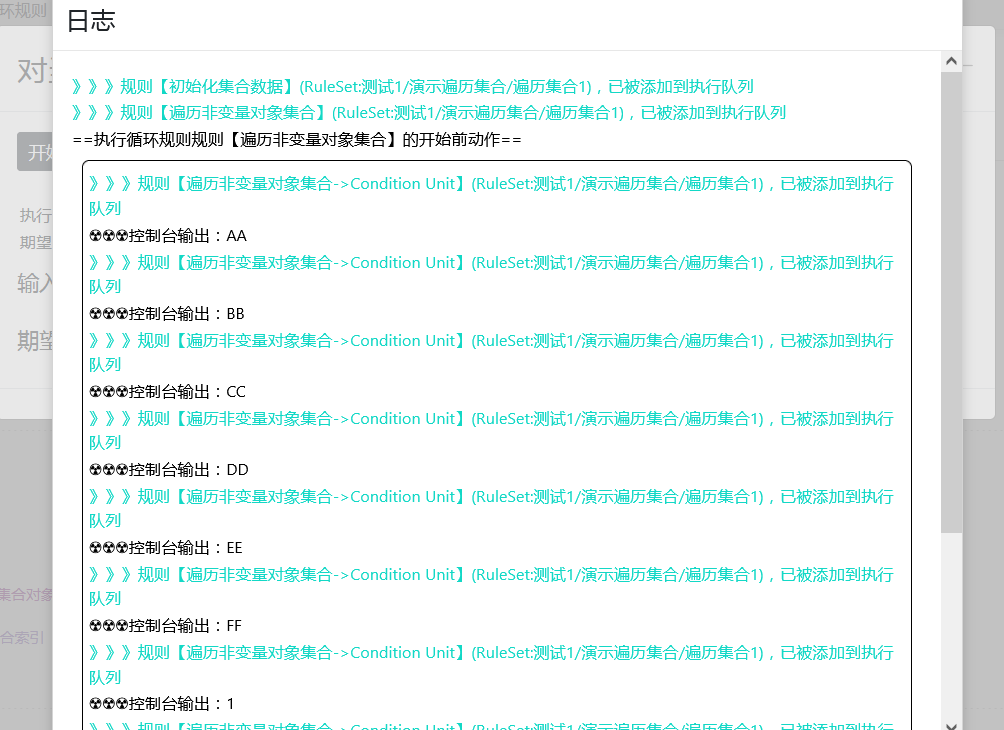

快速测试日志:

undefined

设计器中比较操作符的说明

比较操作符名称 说明
大于、大于等于、小于、小于等于、等于、等于(不区分大小写)、不等于、等于(不区分大小写) 左边的值与操作符右边的值进行比较
开始于、不开始于、结束于、不结束于 左边值是否为右边值的前缀/后缀,例:
aa (左值) 开始于aabbcc(右值) ,结果是true
aa(左值) 不开始于aabbcc(右值) ,结果是false
cc(左值) 结束于 aabbcc(右值) ,结果是true
dd (左值) 不结束于 aabbcc(右值) ,结果是true
为空、不为空 左值是否为空字符串
包含、不包含 左值字符串是否包含右值字符串,例:
aabbccdd(左值) 包含bb(右值),结果是true
aabbccdd(左值) 包含ee(右值),结果是false
在集合中、不在集合中 左值在不在指定的集合(右值)中,右值是一个集合对象或者是逗号隔开的字符串,字符串比如:
aa(左值) 在集合aa,bb,cc,dd中,结果是true
匹配正则表达式、不匹配正则表达式 左值是否与右值提供的正则表达式匹配,例:
aa(左值) 匹配正则表达式`` .*?(aa
bb cc )*?``
在区间值中、不在区间值中 左值是否在右值的区间范围,左值是数字类型,右值为数字区间,(和)表示不包含边界数字,[和]表示包含边界数字,省略表示包含。例:
5(左值)在区间值1,10,结果是true
1(左值)在区间值(1,10],结果是false
