服务端集群搭建

​ 当单个服务端节点无法满足当前业务吞吐量或者业务要求时，服务端将会采用集群方式对外提供服务。URule属于Web应用，所以URule服务端的集群搭建也和传统的Web应用一致，有一个负载+n个服务端节点。

接下来我们将提供一种比较简便的Redis session共享的方式搭建，并借助nginx实现负载均衡。

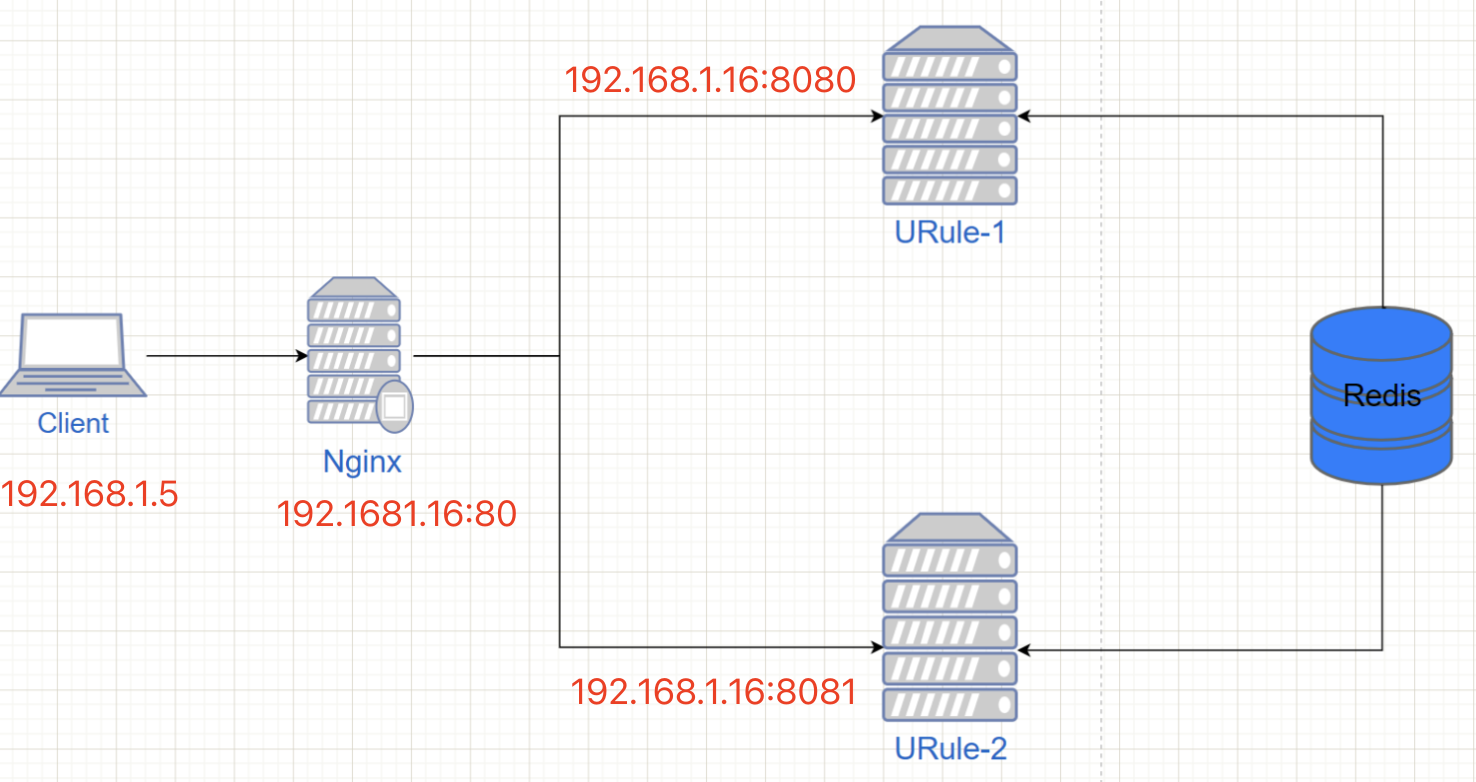

1. 服务端集群

2.在集群环境上实现Session共享

关于session共享的方式有多种，常见的有：

（1）通过nginx的ip_hash，根据ip将请求分配到对应的服务器，相当于开启了会话保持功能

（2）基于关系型数据库存储

（3）基于cookie存储

（4）服务器内置的session复制域

（5）基于nosql（memcache、redis都可以）

实现原理也比较简单，在所有的请求之前配置一过滤器，在请求之前操作session，其实spring-session中真正起作用的session过滤器是SessionRepositoryFilter。而spring-session集成了redis与mongodb，若启用redis方式只需要稍加配置即可实现。

2.1 集成Redis实现Session共享

（1）集成spring-session-data-redis

 <!-- 引入redis的集成 -->
<dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-data-redis</artifactId>
        <exclusions>
            <exclusion>
                <groupId>redis.clients</groupId>
                <artifactId>jedis</artifactId>
            </exclusion>
            <exclusion>
                <artifactId>lettuce-core</artifactId>
                <groupId>io.lettuce</groupId>
            </exclusion>
        </exclusions>
    </dependency>
    <dependency>
        <groupId>redis.clients</groupId>
        <artifactId>jedis</artifactId>
        <version>3.6.3</version>
    </dependency>
    <dependency>
        <groupId>org.apache.commons</groupId>
        <artifactId>commons-pool2</artifactId>
    </dependency>
<!-- 引入 session与redis的集成：若不用redis请去掉本依赖 -->
<dependency>
    <groupId>org.springframework.session</groupId>
    <artifactId>spring-session-data-redis</artifactId>
</dependency>

（2）配置类添加(非必须)

@Configuration
//不设置默认30分钟
@EnableRedisHttpSession(maxInactiveIntervalInSeconds = 86400*30)
public class RedisSessionConfig {

    @Bean("redisTemplate")
    @ConfigurationProperties(prefix="spring.redis")
    public RedisTemplate<String, Object> redisTemplate(RedisConnectionFactory factory){
        RedisTemplate<String, Object> redisTemplate = new RedisTemplate<>();
        redisTemplate.setConnectionFactory(factory);

        //将key的序列化设置成StringRedisSerializer
        StringRedisSerializer keySerializer = new StringRedisSerializer();
        redisTemplate.setKeySerializer(keySerializer);
        redisTemplate.setHashKeySerializer(keySerializer);

        redisTemplate.afterPropertiesSet();
        return redisTemplate;
    }

}

@EnableRedisHttpSession：开启Session共享功能。使用此注解之后Session调用会自动通过Redis存储和获取。另外，想要达到Session共享的目的，在其他的系统上只需要做同样的配置即可。 其中maxInactiveIntervalInSeconds参数是设置Session失效时间，在使用Redis Session之后，原Spring Boot的server.session.timeout属性不再生效。

（3）修改Session的储存方式为redis

# session的存储方式配置为redis
spring:
  session:
    store-type: redis

  redis:
    host: localhost
    port: 6379
    database: 1
    timeout: 10000
    jedis:
      pool:
        max-active: 50    # 连接池最大连接数（使用负值表示没有限制）
        max-wait: 5000    # 连接池中连接用完时，新的请求等待时间(毫秒)，超过该时间抛出异常JedisConnectionException，(默认-1，负值表示没有限制，不建议使用默认值)
        max-idle: 10      # 连接池中的最大空闲连接，默认8
        min-idle: 2       # 连接池中的最小空闲连接，默认0

2.2 nginx配置负载均衡示例

nginx的配置文件如下

upstream nginx-cluster{
        server localhost:8080;
        server localhost:8081;
    }

 server {
        listen       80;
        server_name  localhost;

        location / {
             proxy_pass http://nginx-cluster;
         }
 }

2.3 测试页面

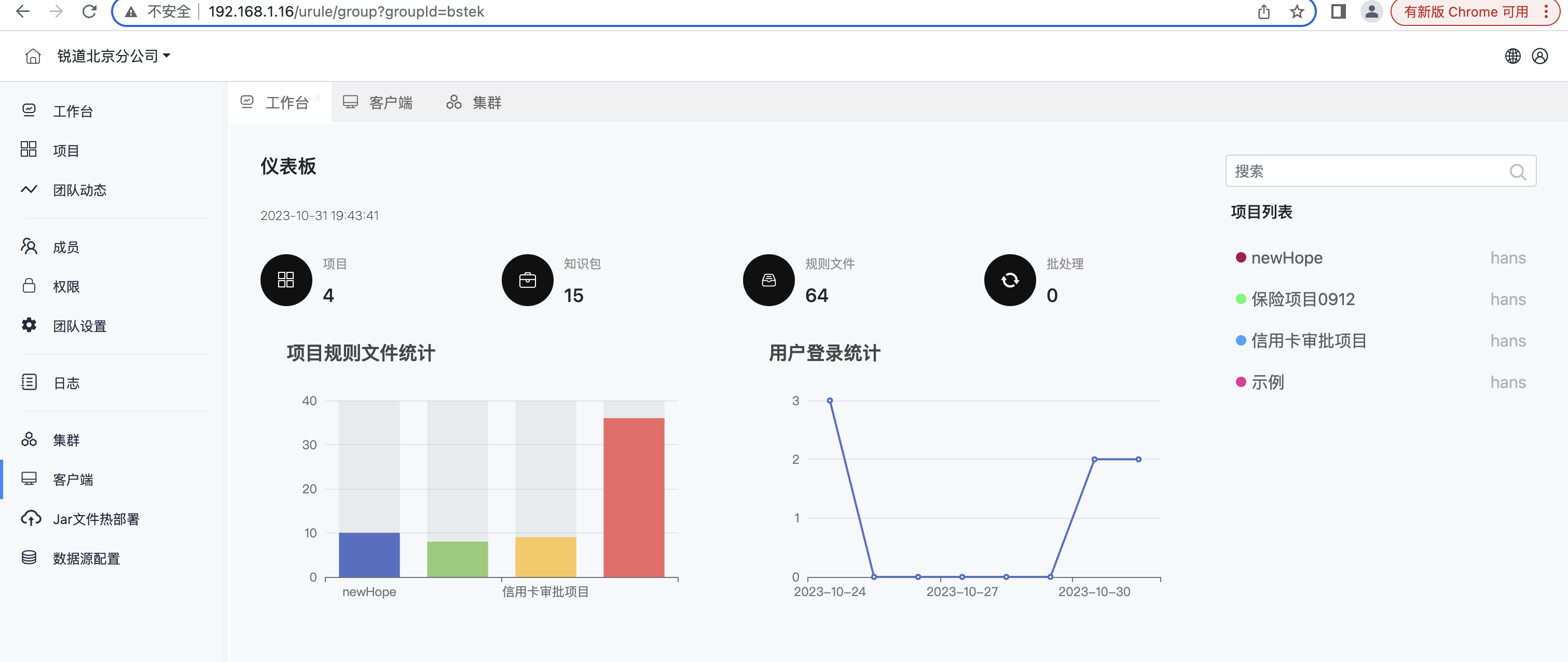

访问nginx地址http://192.168.1.16:80/，会自动跳由到任一tomcat实例上，通过日志可以发现上述nginx配置的分发策略默认是轮询

2.4 实现规则设计器中复制粘贴的多实例同步

@Service
public class SessionRedisClipboardStore implements ClipboardStore {

    @Resource
    private StringRedisTemplate stringRedisTemplate;
    @Override
    public void set(String key, String value) {
        String sessionkey = RequestHolder.getRequest().getSession().getId()+key;
        stringRedisTemplate.opsForValue().set(sessionkey,value);
        RequestHolder.getRequest().getSession().setAttribute(sessionkey, value);
    }

    @Override
    public String get(String key) {
        String sessionkey = RequestHolder.getRequest().getSession().getId()+key;
        String val = stringRedisTemplate.opsForValue().get(sessionkey);
        if(StringUtils.hasText(val)){
            return val;
        }
        return (String) RequestHolder.getRequest().getSession().getAttribute(sessionkey);
    }

    @Override
    public void remove(String key) {
        String sessionkey = RequestHolder.getRequest().getSession().getId()+key;

        stringRedisTemplate.delete(sessionkey);
        RequestHolder.getRequest().getSession().removeAttribute(sessionkey);
    }
}

3.知识包数据同步问题

重点说明：

• 知识包在发布后被编译成一个rete树，RETE算法的核心是以‘内存空间换取执行时间’，故而发布后的知识包是直接存储在jvm虚拟内存中，那么要解决的是各实例内存中知识包数据同步更新问题
• 解决这个问题参考文档14.6.知识包多环境部署 · GitBook
• 我们也可以自行实现PacketPublishListener接口，用来拦截发布知识包操作，将状态写入到MQ中来通知其它实例自行加载最新的知识包数据
• 另外，知识包数量越多（体积越大），占用的jvm内存空间也越大，那么我们在生产环境上设置jvm堆内存大小建议在4g以上

而事实上‘知识包集群环境下内存同步问题与上述session共享并无关联’，session是由于多实例造成缓存不同步问题，而知识包是内存不同步造成的，内存比缓存性能更高。

3.1 多服务端集群同步

在集群环境下，由于服务端会有多个实例节点，各实例（jvm）之间是物理隔离的，那么当在某一个实例上【发布/启用知识包新版本】时，就需要立即同步到其它服务实例的jvm内存中，我们可以在系统管理端中维护集群实例信息来解决这一问题。

更多配置请查看文档3.8.集群管理 · GitBook，，都是在集群环境下内存同步引起的一系列问题。

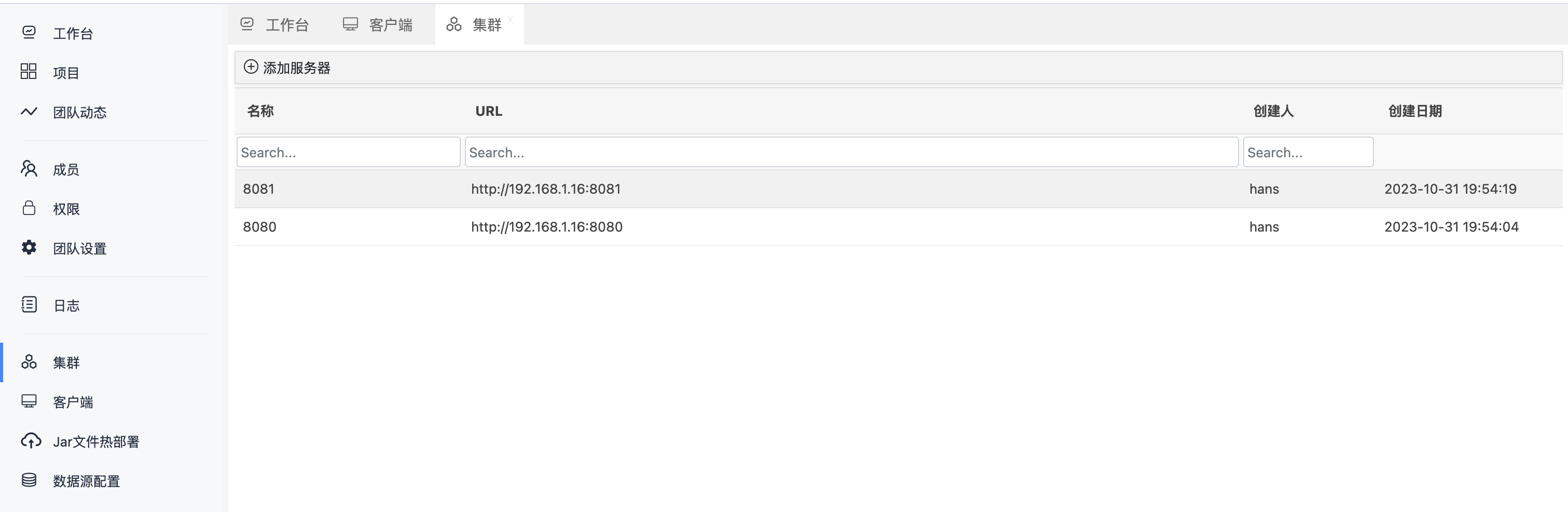

• 集群（8080，8081实例节点维护）

• 知识包数据同步更新

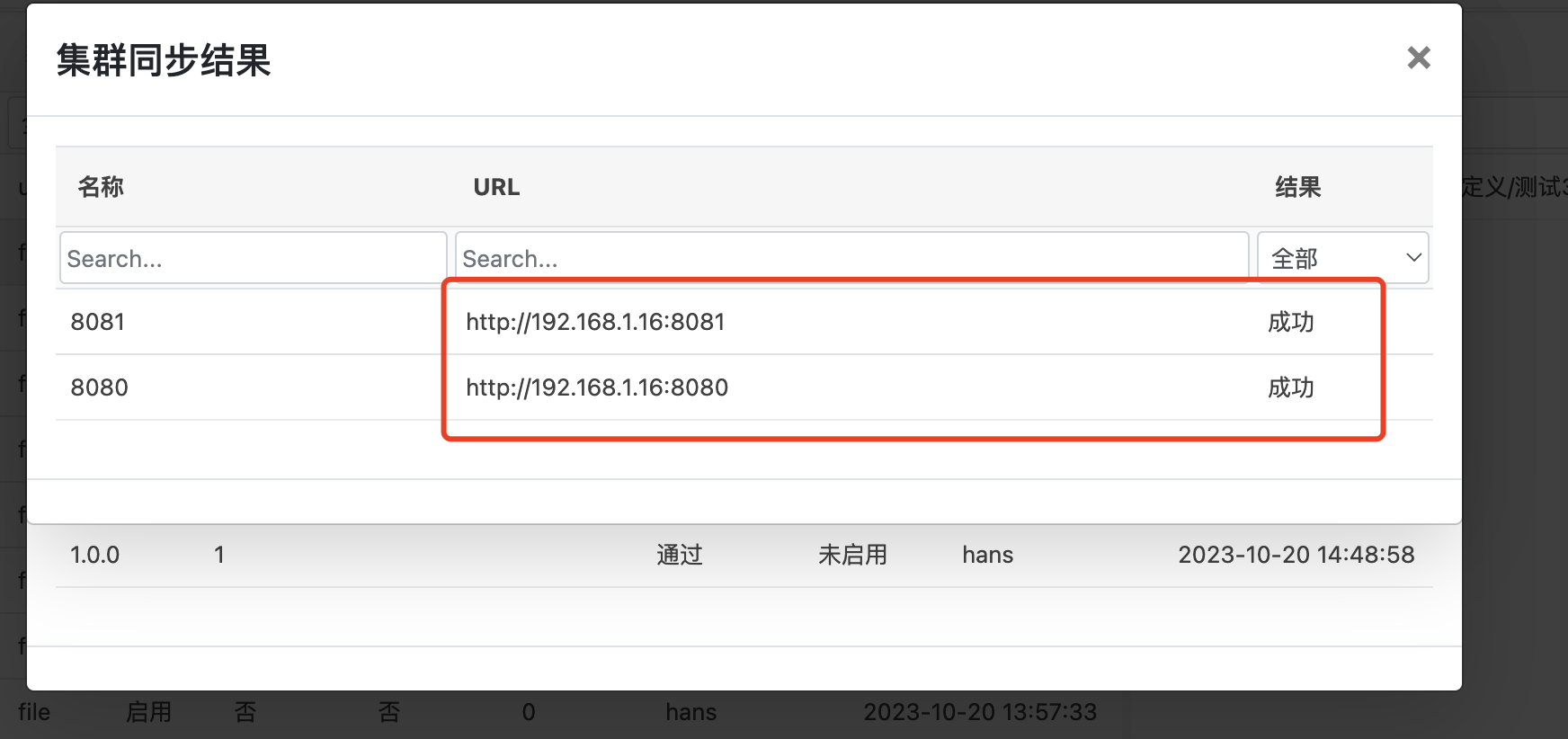

在知识包页面，【查看当前已发布的知识包】点击启用后，利用http rpc通知各实例从数据库加载最新的知识包数据到jvm内存中，会弹出窗口（若事先没有配置集群节点数据，那就不会弹出如下窗口）自动显示同步结果，如下图所示：

在上述2个tomcat的控制台可以看到日志 Successfully reload file packet package:310

3.2 多客户端集群同步

（1）主动推送到客户端

• 客户端地址维护

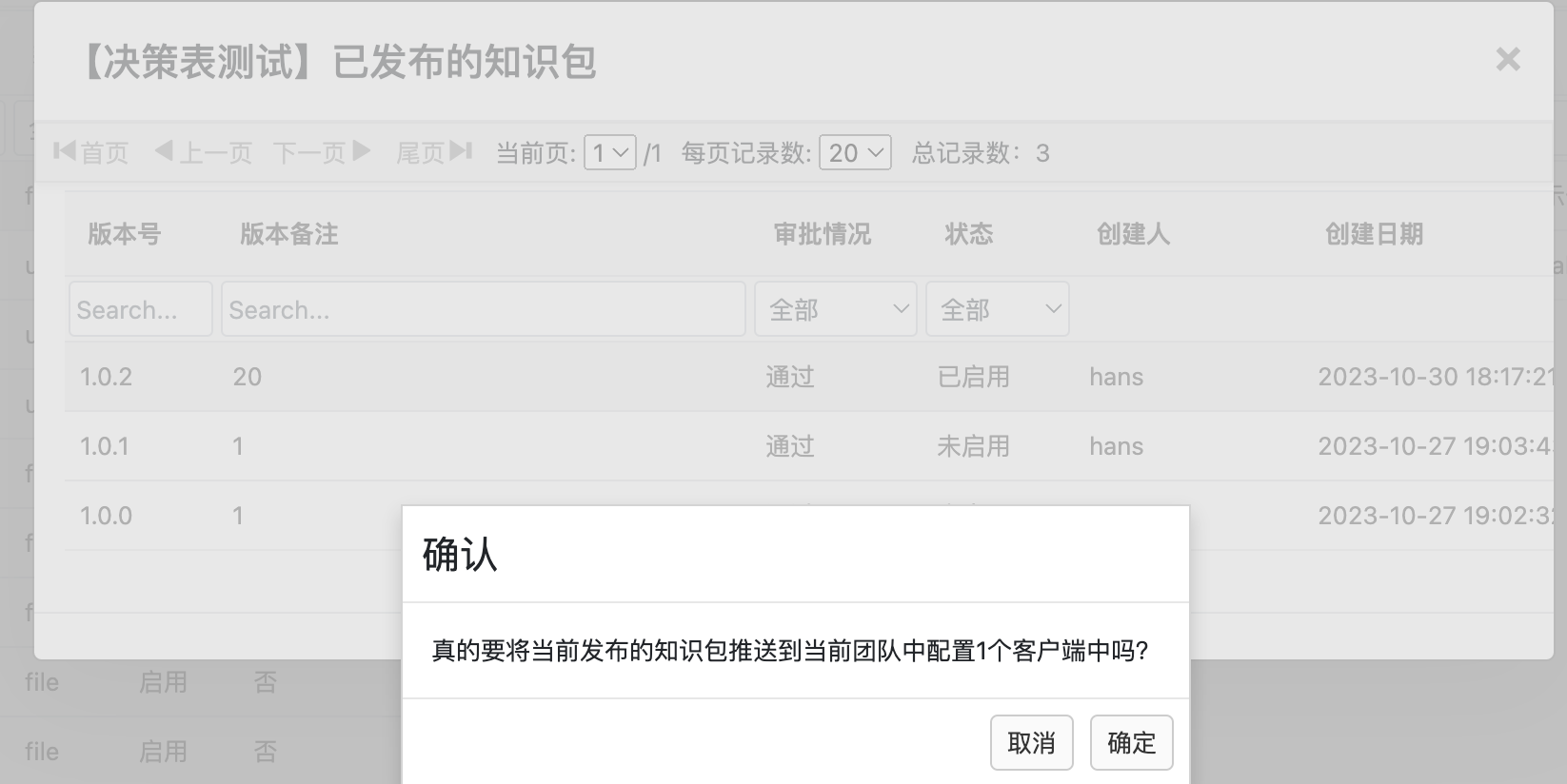

• 查看当前已发布的知识包，在点击【推送到客户端】，如下操作所示

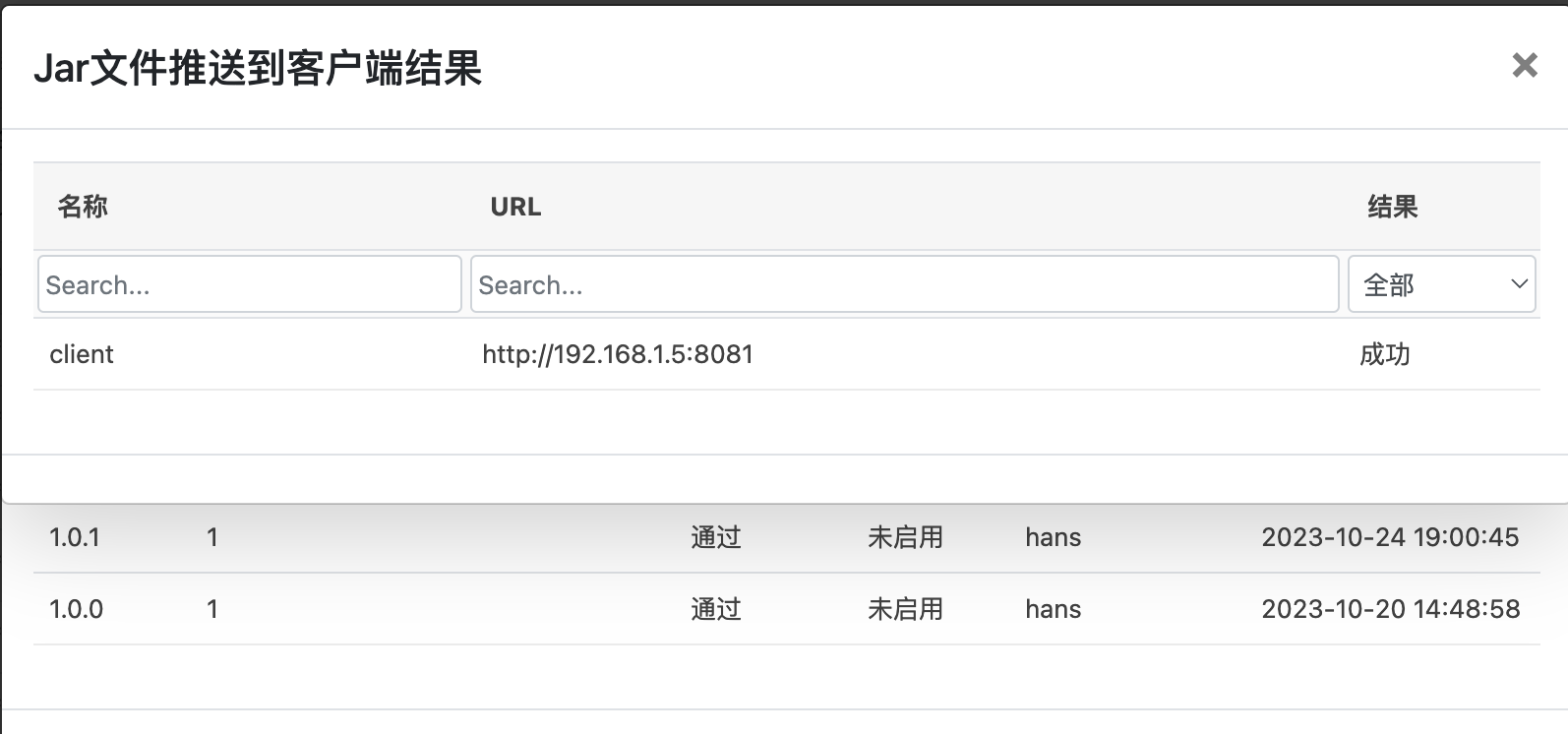

• 点击上图“确定”按钮后，弹出如下图所示界面（若没有配置在客户端地址，是不会显示如下列表）

• 在客户端tomcat控制台能看到以下日志：

  Successfully receive the server side to pushed package:310(fc399b91f72240d89bc6d58fdd50538f)(1.0.3)

（2）被动拉取到客户端

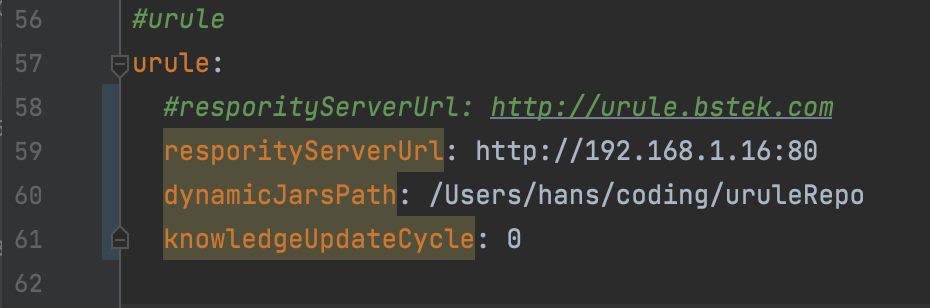

• 在客户端（消费方）通过sdk调用知识包时，会从指定的服务器获取最新的知识包，实际上取决于urule.knowledgeUpdateCycle=?的值，即同步策略。

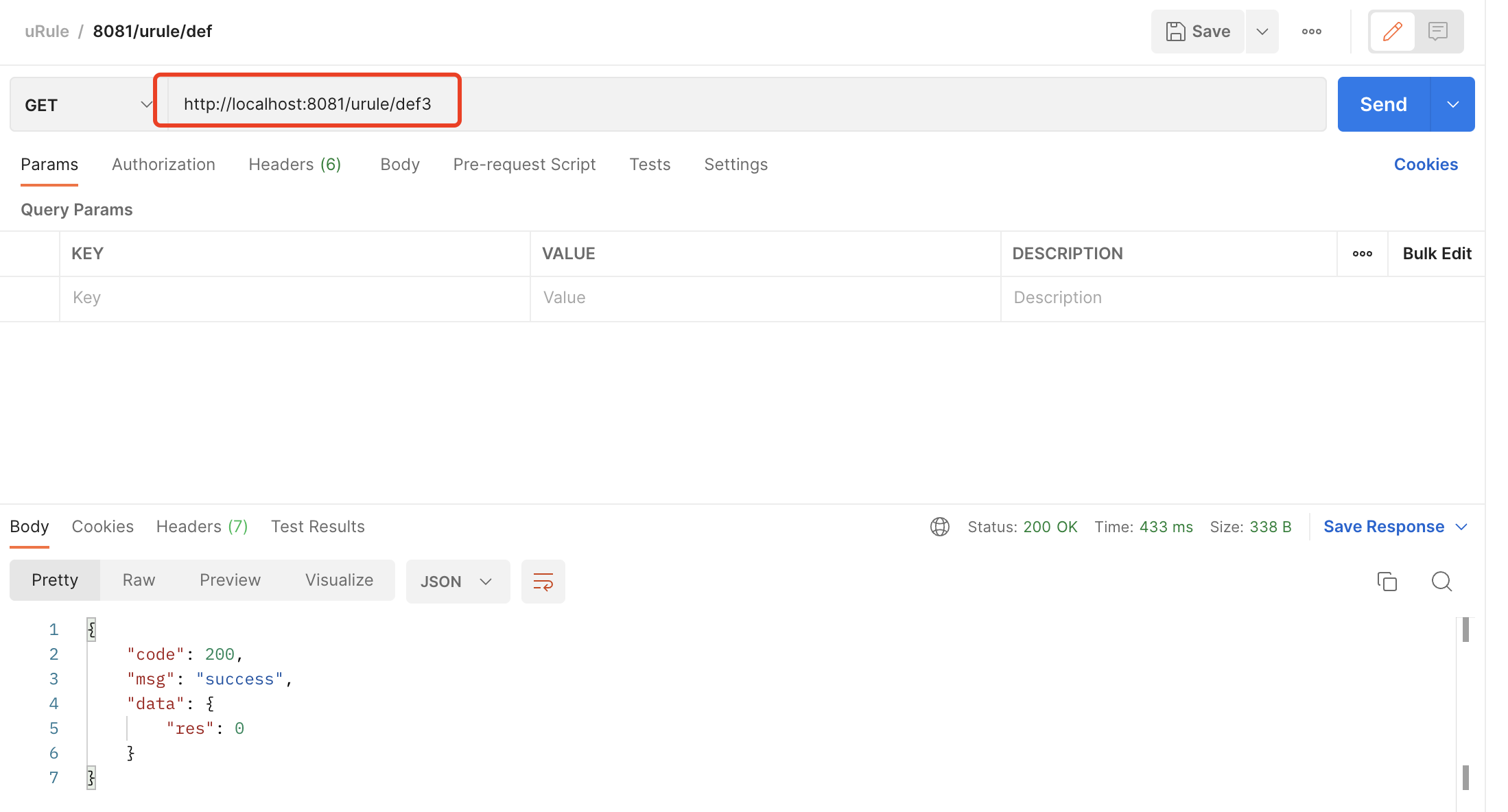

• 用postman调用客户端服务

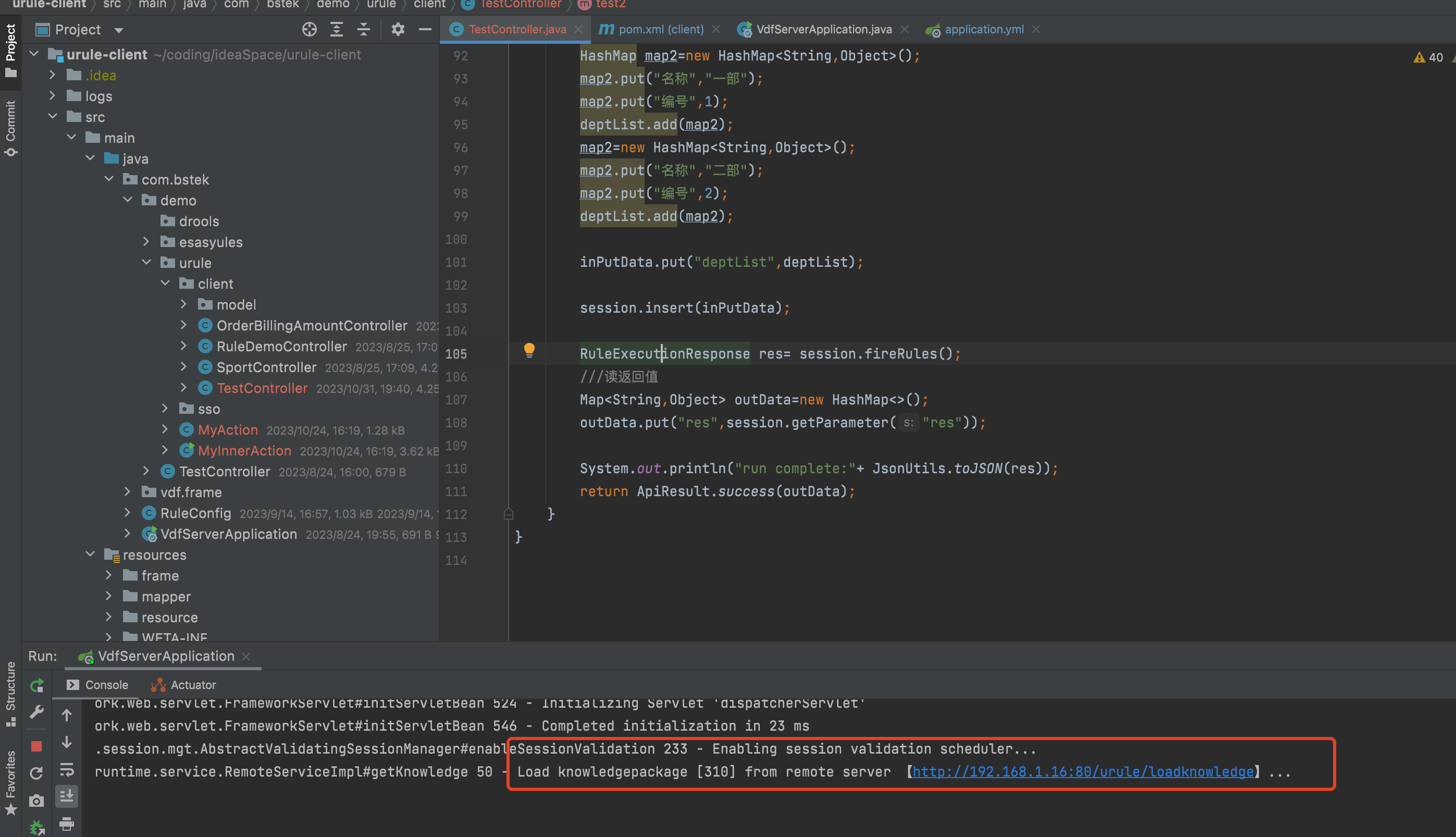

• 查看控制台，发现了每次运行知识包时都会从服务端加载最新的

（3）客户端启动对账（active 版本校验）

客户端（消费方）在调用知识包触发加载 / 刷新（ClientCacheManager.reloadKnowledge）时，会与服务端进行启动对账：

• 通过 RemoteService.getKnowledge(packetId, version, timeStamp) 向服务端拉取当前激活（active）版本的知识包；
• 拿到服务端返回包后调用 KnowledgePackageImpl.initForActiveVersion()，基于服务端当前激活版本重新构建 Rete 网络；
• 比较本地已缓存版本与服务端 active 版本，若两者不一致，会输出对账日志并刷新为服务端 active 版本，确保客户端持有的知识包与服务端启用的版本保持一致，避免客户端长期持有过期版本：

Reconcile knowledge package version mismatch, packetId=xxx, localVersion=1.0.2, serverActiveVersion=1.0.3, refresh to server active version.

该对账逻辑仅在版本号不同时触发刷新，不影响正常同步策略（urule.knowledgeUpdateCycle）。

3.3 自定义同步方式

重写PacketPublishListener.java接口，再结合消息中间件MQ来实现消息的发布和订阅等。

todo

4. 知识包同步日志（URULE_SYNC_LOG）

在集群与客户端同步过程中（启用 / 禁用知识包、变更版本、推送到客户端、服务端集群刷新、删除知识包等），系统会把每次同步操作的结果记录到数据库表 URULE_SYNC_LOG，用于事后审计与排错。该表由 SyncLogUtils 统一写入，写入路径同时覆盖成功与失败（失败时额外进入 SyncFailureStore 供重试）。

4.1 建表与多数据库支持

URULE_SYNC_LOG 的建表语句已内置在控制台提供的全部数据库 schema 脚本中，开箱即用，无需手动创建：

• urule-schema-mysql.sql / urule-schema-oracle.sql / urule-schema-postgresql.sql
• urule-schema-db2.sql / urule-schema-hsql.sql / urule-schema-informix.sql / urule-schema-sqlserver.sql / urule-schema-sybase.sql

各库脚本的字段、顺序、注释保持一致，仅类型与时间函数按方言适配（例如 mysql 用 CURRENT_TIMESTAMP，oracle 用 sysdate，postgresql 用 now()）。初始化数据（含序列 URULE_SYNC_LOG.dbid）位于 urule-data.sql（sqlserver 另见 urule-data-sqlserver.sql）。

4.2 表字段说明

4.3 事件类型（EVENTTYPE）

EVENT_TYPE_ 入库值统一为小写，取值如下：

说明：调用方在代码中传入的可能是大写枚举名（如 PUSH），SyncLogUtils 在入库前会统一 toLowerCase() 兜底，因此无论上游传大写还是小写，URULE_SYNC_LOG 中落库的 EVENT_TYPE_ 始终为小写值。

4.4 失败重试
